Endoskop-Testsysteme

Einführung

Seit der Einführung von Endoskopen im Gesundheitswesen kämpfen Chirurgen mit deren Komplexität und den daraus resultierenden Kopfschmerzen, die durch die Verschlechterung der Qualität und Sichtbarkeit verursacht werden. Schäden an Linsen oder Fasern führen oft zu schlechter Bildqualität oder unzureichender Beleuchtung, was diese Probleme verschärft.

In modernen Krankenhäusern ist die Zentrale Sterilgutversorgung (ZSVA) dafür verantwortlich, die Qualität und Eignung starrer Endoskope sicherzustellen. Die Inspektionsmethoden variieren jedoch stark und reichen von manuellen visuellen Kontrollen bis hin zu vollautomatischen Systemen, die autonome Tests und Registrierungen durchführen können.

Es ist wichtig, den Unterschied zwischen der Beurteilung der Endoskopqualität in einem gut beleuchteten Raum durch direkte Okularbeurteilung und der tatsächlichen Verwendung bei chirurgischen Eingriffen zu erkennen, bei denen eine am Endoskop montierte Kamera alle Defekte im Gerät zusammen mit dem erzeugten Bild vergrößert.

In diesem Whitepaper stellen wir LightControl von Dovideq anderen Inspektionstools für Endoskope gegenüber, die unterschiedliche Komplexitäts- und Automatisierungsgrade bieten.

Laden Sie diesen Blog als Whitepaper herunter (PDF, eng.)

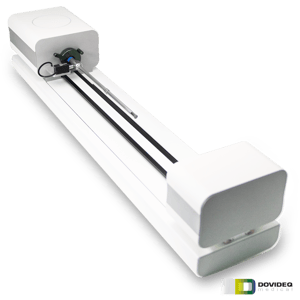

Über LightControl

LightControl ist Dovideqs umfassende Lösung zur Überprüfung der Qualität starrer Endoskope. Es bewertet Endoskope sorgfältig anhand von sechs sorgfältig ausgewählten Parametern und liefert wertvolle Einblicke in die Qualität und Eignung des Endoskops für den Einsatz.

Mit einem hochentwickelten Kamerasystem erfasst LightControl Schnappschüsse jeder Linse sowie der internen Muster der Testkugel, wodurch das Bild reproduziert wird, das ein Chirurg während eines Eingriffs wahrnehmen würde. Bei dieser strengen Untersuchung werden Lichtdurchlässigkeit, Farbgenauigkeit, Fokus, Linsenbrüche und das Vorhandensein von Partikeln im Inneren beurteilt.

Zusätzlich zum Kamerasystem nutzt LightControl einen am Lichtmast angebrachten Sensor, um die Qualität des Faserpakets durch Messung der Lichtdurchlässigkeit zu messen.

Durch die Kombination dieser Messungen besteht LightControl das Endoskop basierend auf benutzerdefinierten Schwellenwerten für jeden Parameter. Die Ergebnisse jedes Tests werden dann in EndoskopManager.com unter der Seriennummer des jeweiligen Endoskops archiviert.

EndoskopManager ist Dovideqs eigene Cloud-Plattform, auf der Benutzer ihre vorherigen Testergebnisse nach Seriennummer sortiert anzeigen, automatisch PDF-Berichte erstellen und vieles mehr können.



Manuelle Inspektion

Bei der manuellen Inspektion ist eine qualifizierte und erfahrene Person erforderlich, die eine visuelle Beurteilung des Äußeren des Endoskops, der übertragenen Bildqualität und der Faserverpackung durchführt. Einige Abteilungen ergänzen diesen Prozess mit Lupen und speziellen Lichtquellen, um Fasern genauer zu prüfen. Eine 2016 am Hospices Civil de Lyon durchgeführte Studie kam jedoch zu dem Schluss, dass mit dieser Inspektionsmethode etwa 80 % der Defekte in einem starren Endoskop nicht erkannt werden können.

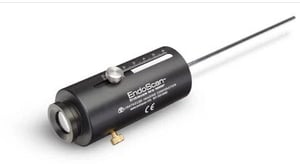

Dale 301 / EndoScan™

Geräte wie Dale 301 und EndoScan zielen darauf ab, die mit der manuellen Endoskopinspektion verbundenen Herausforderungen zu lindern. Sie erleichtern die Anpassung der Brennpunkte zur Beurteilung einzelner Objektive, ähnlich wie der interne Bilderfassungsprozess von LightControl.

Der größte Unterschied liegt jedoch in der Automatisierung: Während das Kamerasystem von LightControl automatisch fokussiert, Bilder erfasst und in der Cloud archiviert, unterstützen tragbare Inspektionswerkzeuge wie Dale 301 und EndoScan lediglich den manuellen Inspektionsprozess. Selbstverständlich können diese Geräte in Kombination mit einer Kamera zur Dokumentation eingesetzt werden, dies ist jedoch nicht ihr primärer Einsatzzweck.









EndoCam Pro

Im Gegensatz zu Werkzeugen, die sich auf die interne Inspektion konzentrieren, konzentriert sich die EndoCam Pro auf die Beurteilung der Bildqualität. Durch die Bereitstellung einer Live-Ansicht des Bildes auf einem kleinen Bildschirm und der Möglichkeit, größere Displays anzuschließen, schließt es die Lücke zwischen Inspektion und chirurgischem Einsatz. Im Gegensatz zu LightControl fehlt jedoch der Einblick in den inneren Zustand des Endoskops und die Qualität des Faserbündels.

Auch aufgenommene Bilder oder Videos müssen von einer SD-Karte abgerufen werden, anstatt automatisch hochgeladen und nach Seriennummer sortiert zu werden.

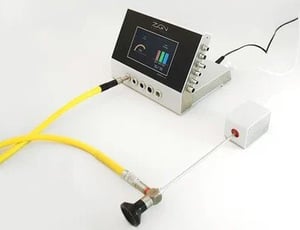

MedZense LG-20 E

Das MedZense LG-20 E verlagert den Fokus von Linsen auf Faserpakete und bewertet einen wesentlichen Aspekt der Endoskopfunktionalität: die Beleuchtung. Durch die Messung der Lichtdurchlässigkeit und der Leistung des Farbspektrums gewährleistet es eine angemessene Beleuchtung für chirurgische Eingriffe. Zum Testen von Endoskopen muss jedoch zunächst das Gerät mit dem verwendeten Lichtleitkabel kalibriert werden, bevor das Endoskop getestet wird.

Obwohl es sich um ein großartiges Werkzeug handelt, bietet es keinen Einblick in die Bildqualität und den Linsenzustand und konzentriert sich ausschließlich auf das Faserpaket, während die Beurteilung der Bildqualität dem Bediener oder einem anderen Inspektionswerkzeug obliegt.

Fazit

Zusammenfassend lässt sich sagen, dass die Palette der Endoskop-Inspektionswerkzeuge ein Spektrum an Optionen bietet, jede mit ihren einzigartigen Fähigkeiten und Einschränkungen. Während bei manuellen Inspektionsmethoden für die Beurteilung der Endoskopqualität qualifizierte Personen erforderlich sind, revolutionieren fortschrittliche Technologien wie LightControl von Dovideq den Prozess mit umfassender Automatisierung und präzisen Bewertungsmetriken.

Das hochentwickelte Kamerasystem und die sorgfältigen Testparameter von LightControl setzen einen neuen Standard für die Qualitätssicherung von Endoskopen. Durch die Erfassung detaillierter Schnappschüsse und die Analyse wichtiger Aspekte wie Lichtdurchlässigkeit, Farbgenauigkeit und Linsenintegrität liefert es unschätzbare Einblicke in die Leistung des Endoskops und gewährleistet so eine optimale Funktionalität für chirurgische Eingriffe.

Während alternative Tools wie Dale 301, EndoScan, EndoCam Pro und MedZense LG-20 E wertvolle Beiträge zum Inspektionsprozess leisten, mangelt es ihnen oft an Automatisierung, umfassenden Bewertungsmetriken oder Einblicken in die Faserbündelqualität oder Bildqualität .

Letztendlich hängt die Wahl des Inspektionsinstruments von den spezifischen Bedürfnissen und Prioritäten der Gesundheitseinrichtungen ab. Für diejenigen, die jedoch eine umfassende, effiziente und zuverlässige Lösung für die Qualitätssicherung von Endoskopen suchen, erweist sich LightControl von Dovideq als Spitzenreiter und setzt neue Maßstäbe für die Qualität der Endoskopinspektion.
